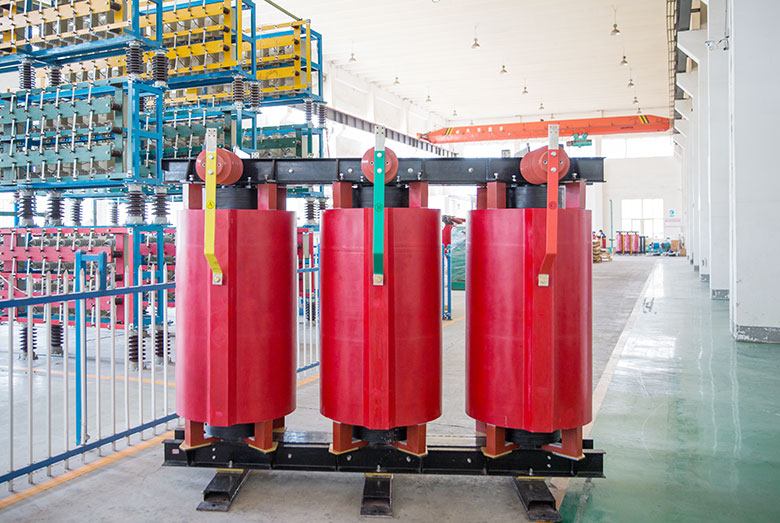

SVG用干式铁心进线电抗器

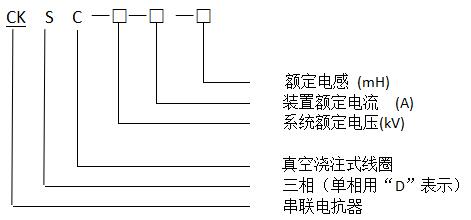

1.型号含义：

2.产品用途：

SVG进线电抗器接在SVG装置的前端，其作用如下：

用于连接SVG装置和电网，实现能量缓冲；

减少SVG开关的波纹，降低共模干扰；

抑制逆变器连接到电网时的电流突变，实现电流平波作用；

必要时可将电网电压变到适合逆变器工作的电压。

3.产品引用标准

GB/T 1094.6-2011 电力变压器 第6部分：电抗器

4.产品结构介绍

我公司生产的铁心串联电抗器，主体结构包括：铁心和线圈两大部分。

电抗器铁心为三柱芯式结构，芯柱由阶梯形或辐射型铁饼组成，上下铁轭为矩形或圆形。铁心采用优质冷轧硅钢片加工而成，为了降低铁心的噪声，铁心饼采用高强度树脂浇注灌封为一个整体。铁芯饼间的气隙由若干个小气隙分段组成，既能降低铁心损耗，又可减少噪声，铁心饼通过低导磁螺杆和铁轭压紧成一个整体。为了减少铁心运行中的震动，铁心和电抗器底座间采用减震材料加以缓冲。

线圈由优质绝缘材料包绕的铜质或铝质导线绕制而成，绕制过程中为防止多跟导线间产生环流，导线采用完全换位绕制。线圈绕制结束后，采用双组份环氧树脂在真空状态下对线圈进行浇注，确保绕组匝间、层间不留有气隙，降低产品局部放电。

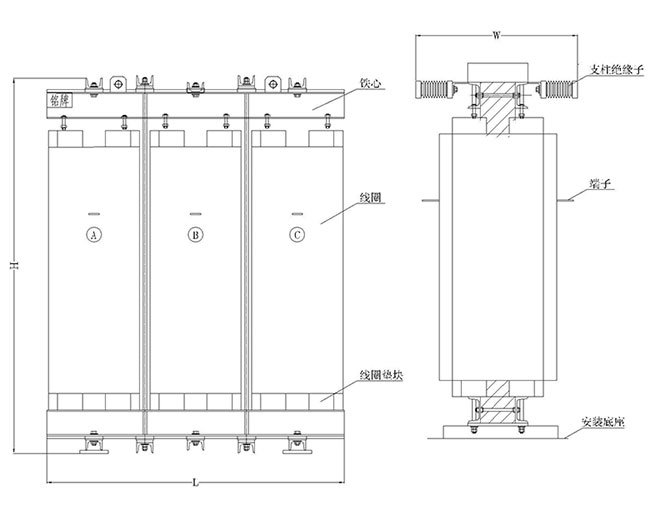

产品的结构示意图见下图。

5.订货基本参数

系统额定电压

电抗器额定电流

电抗器额定电感

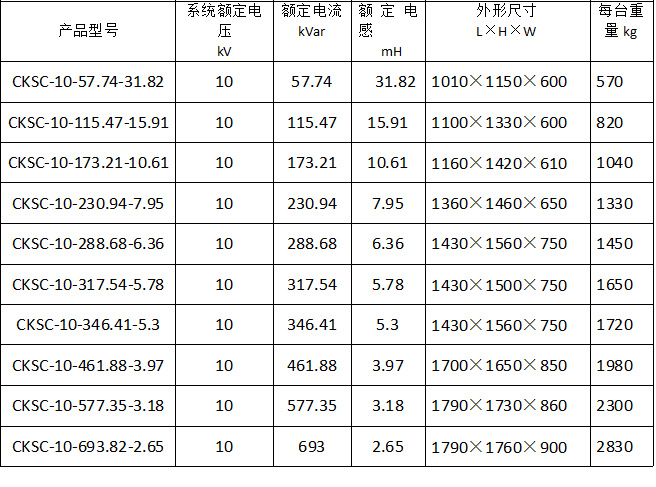

6.常用型号进线电抗器参数一览表

7.电抗器接线方式
