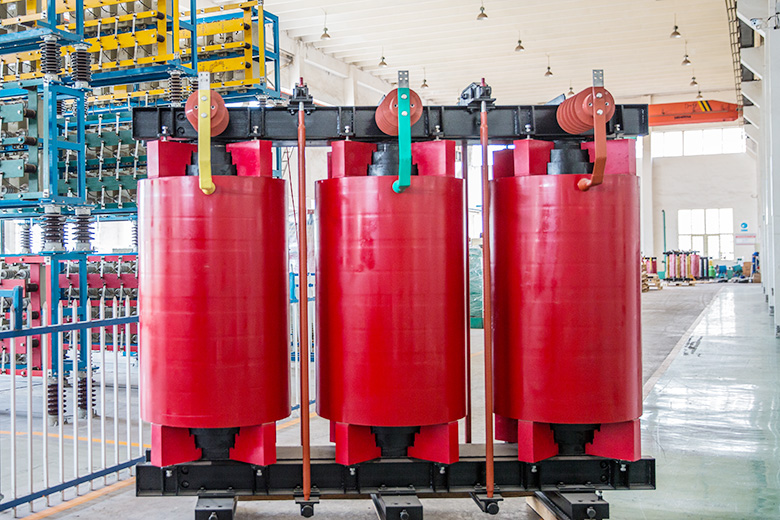

干式铁心串联电抗器

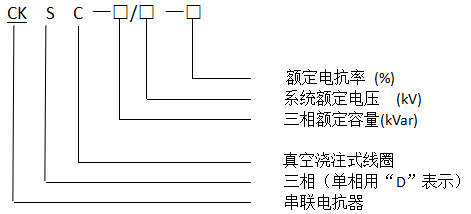

1.型号含义：

2.产品用途：

CKSC干式铁心电抗器适用于与并联电容器组相串联，达到抑制电网电压波形畸变和控制流过电容器组的谐波分量，及抑制电容器组投入电网时的浪涌电流。

3.产品引用标准

GB/T 1094.6-2011 电力变压器 第6部分：电抗器

JB/T 5346-2014 高压并联电容器用串联电抗器

4.产品结构介绍

我公司生产的铁心串联电抗器，主体结构包括：铁心和线圈两大部分。

电抗器铁心为三柱芯式结构，芯柱由阶梯形或辐射型铁饼组成，上下铁轭为矩形或圆形。铁心采用优质冷轧硅钢片加工而成，为了降低铁心的噪声，铁心饼采用高强度树脂浇注灌封为一个整体。铁芯饼间的气隙由若干个小气隙分段组成，既能降低铁心损耗，又可减少噪声，铁心饼通过低导磁螺杆和铁轭压紧成一个整体。为了减少铁心运行中的震动，铁心和电抗器底座间采用减震材料加以缓冲。

线圈由优质绝缘材料包绕的铜质或铝质导线绕制而成，绕制过程中为防止多跟导线间产生环流，导线采用完全换位绕制。线圈绕制结束后，采用双组份环氧树脂在真空状态下对线圈进行浇注，确保绕组匝间、层间不留有气隙，降低产品局部放电。

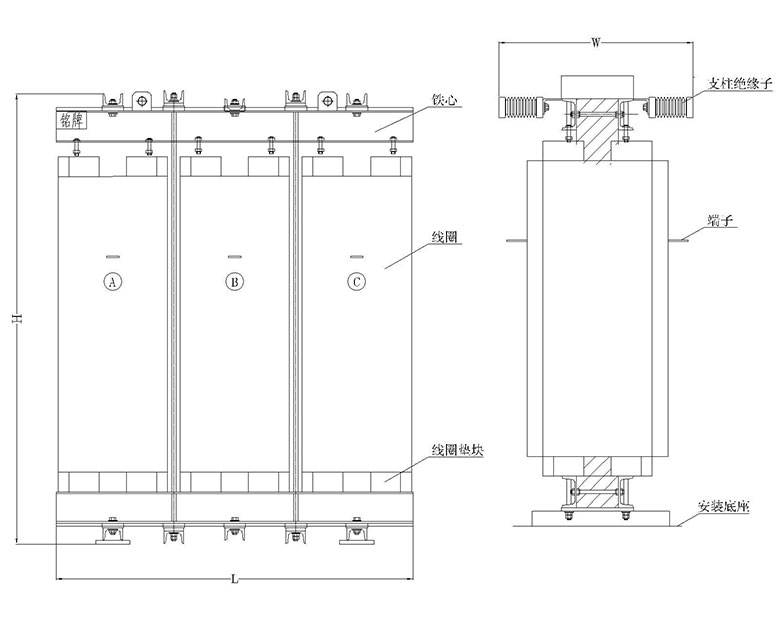

产品的结构示意图见下图。

5.订货基本参数

系统额定电压

电容器组额定电压

电抗器额定容量

电抗器额定电流

额定电抗率

6.常用型号串联电抗器参数一览表

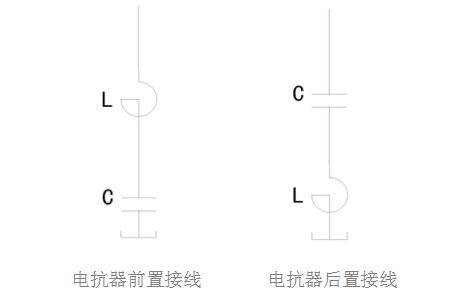

7.电抗器接线方式
